Türen und Tore – Technik
Wenn Sie an Ihren Türen und Toren langfristig Freude haben wollen, sind gemauerte Säulen auf einem durchgehenden Fundament unumgänglich. Für Nebeneingangstüren sind nötigenfalls auch Holzsteher mit Punktfundamenten möglich. Eine Nachjustierung der Scharniere durch den Nutzer wird aber erforderlich sein. Darum empfehlen wir bei unseren Lärchenholzzäunen die Verwendung von verstellbaren Scharnieren (Bilder 1 – 11).
Achtung: Diese Beschläge werden nur in Verbindung mit laufenden Aufträgen verkauft. Eine Einzelteilbestellung ist nicht möglich!

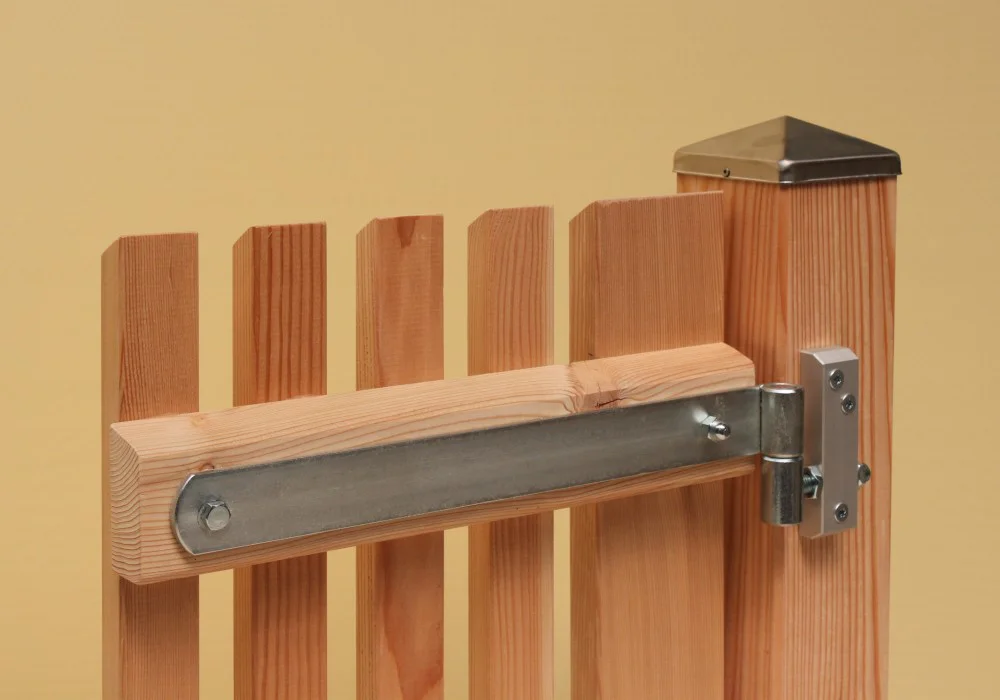

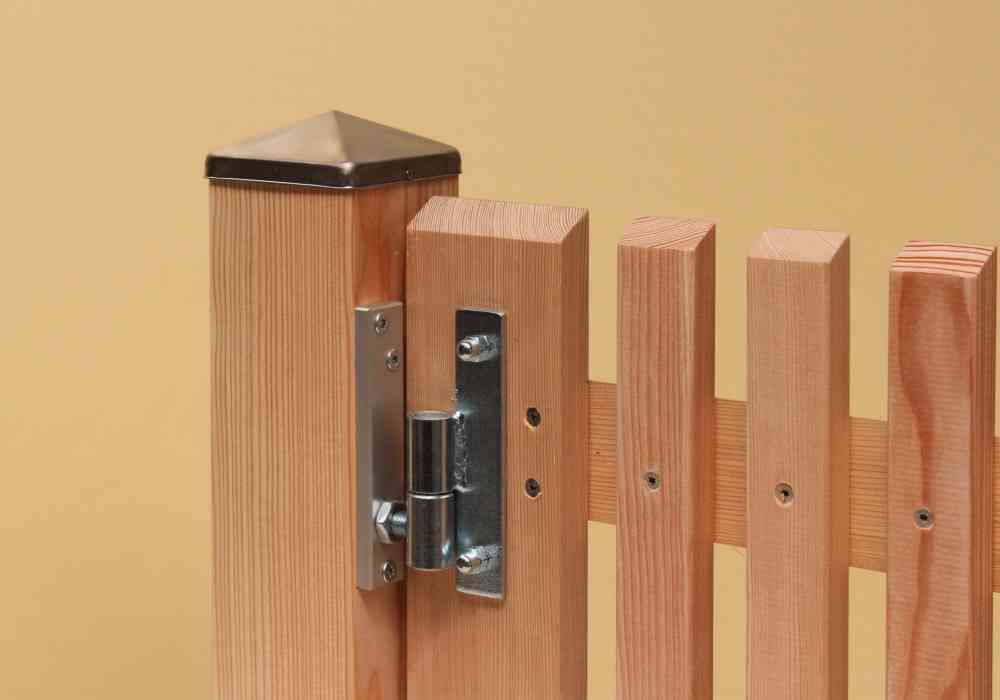

1 – Lattenzaun – außen aufgehend – Scharnierseite
2 – Lattenzaun – innen aufgehend – Scharnierseite

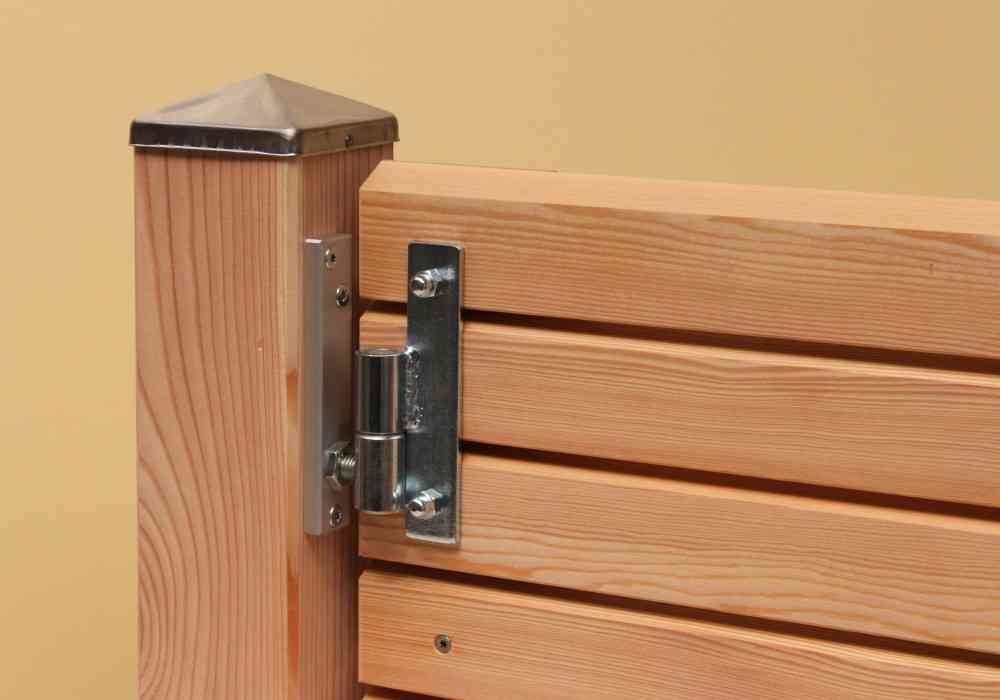

3 – Waagrechtzaun – außen aufgehend – Scharnierseite

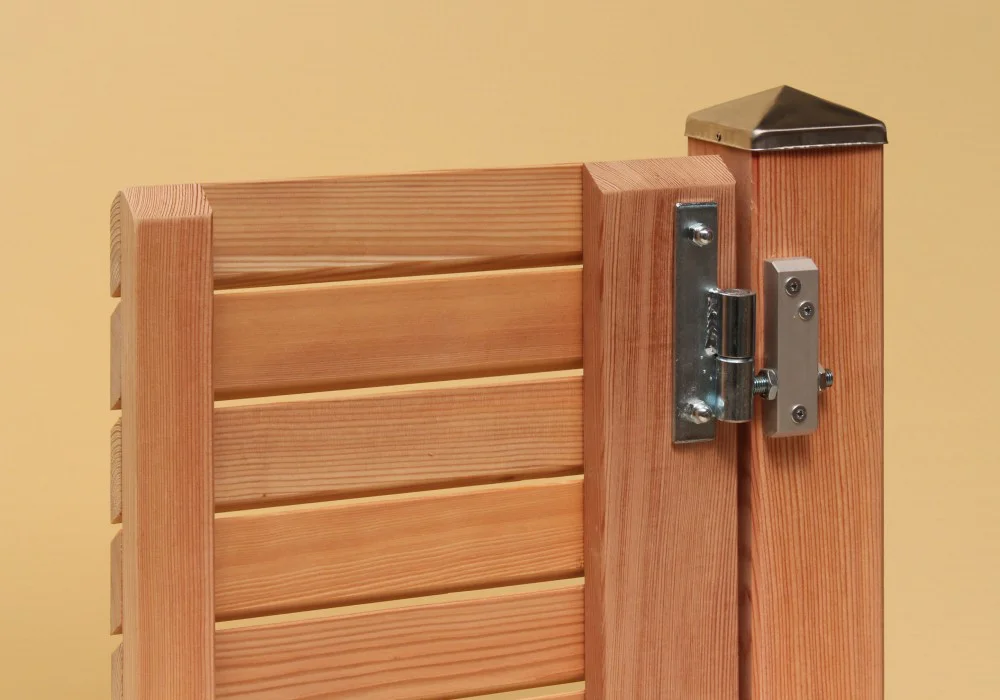

4 – Waagrechtzaun – innen aufgehend – Scharnierseite

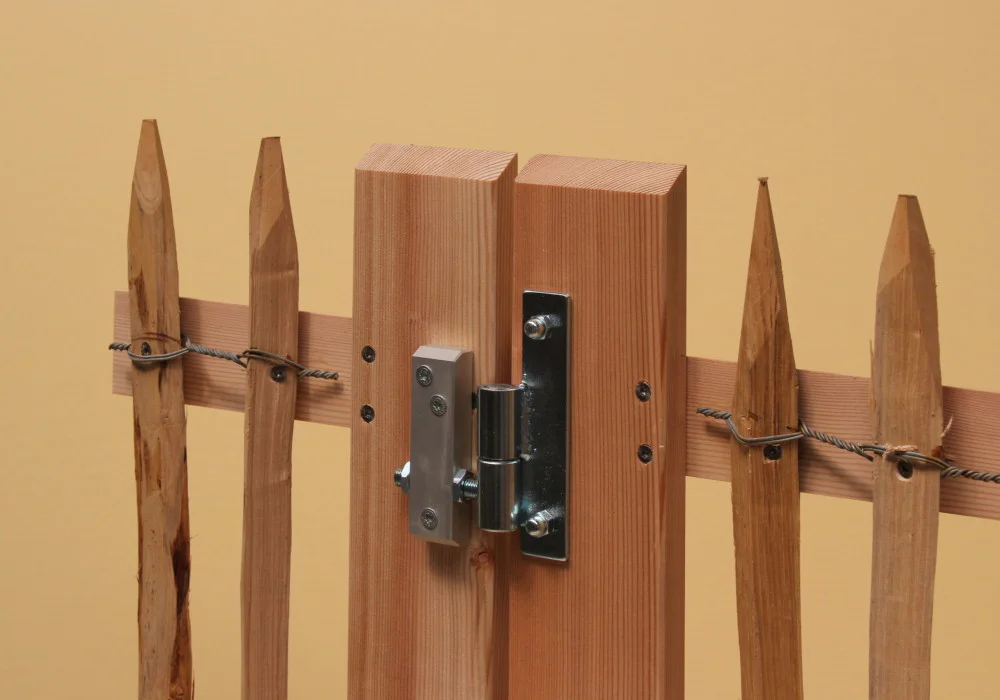

5 – Durchlaufend montiert – außen aufgehend – Scharnierseite

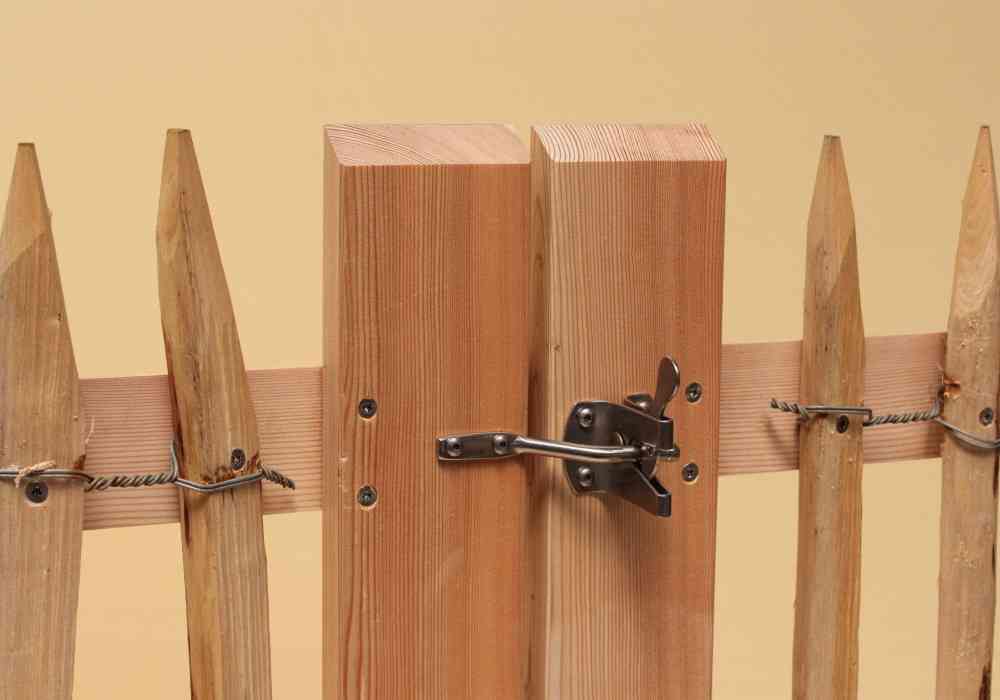

6 – Durchlaufend montiert – außen aufgehend – Klappriegel
7 – Durchlaufend montiert – innen aufgehend – Scharnierseite
8 – Durchlaufend montiert – innen aufgehend – Klappriegel

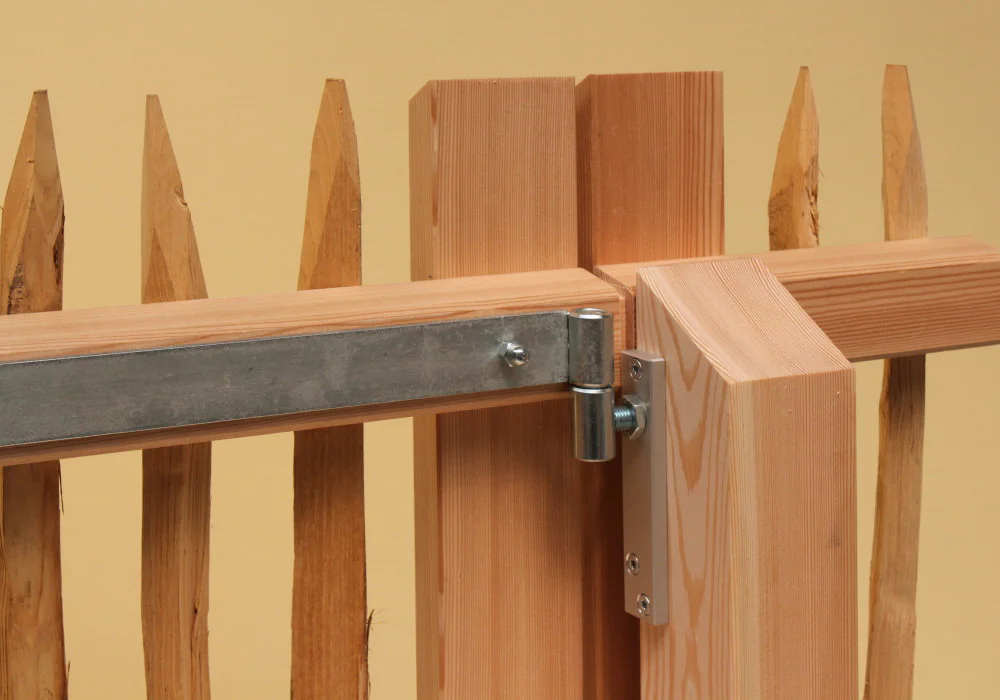

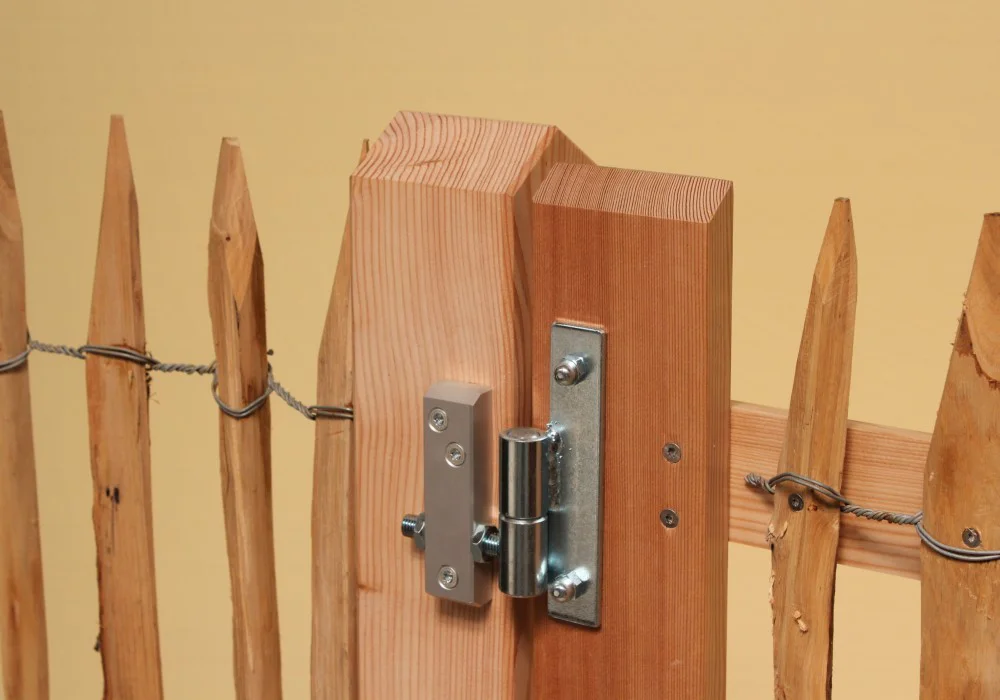

9 – Ohne Querriegel – außen aufgehend – Scharnierseite

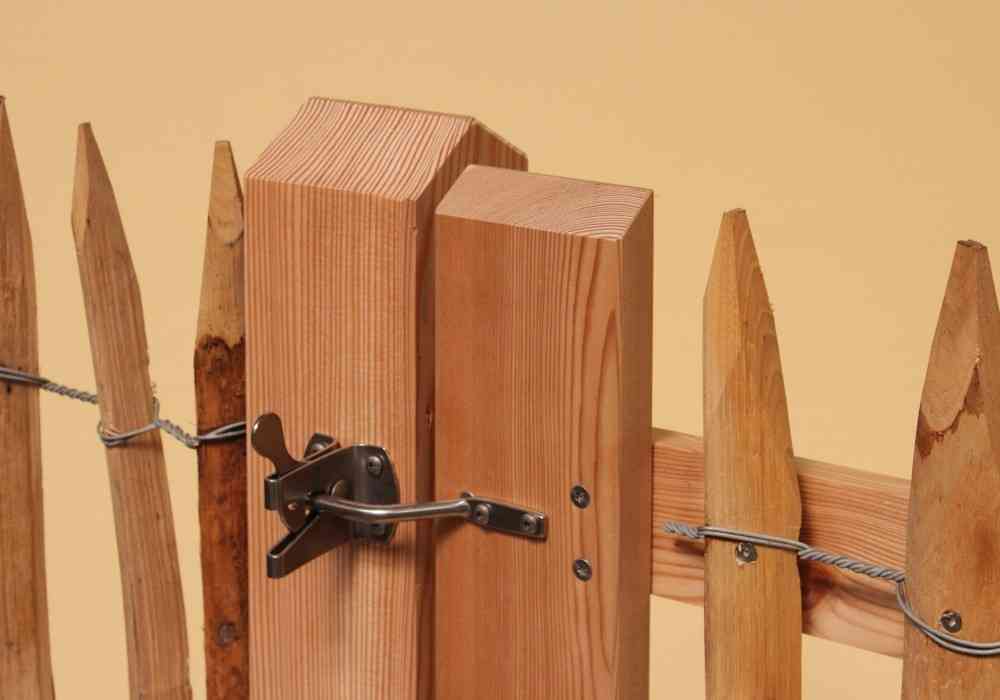

10 – Ohne Querriegel – außen aufgehend – Klappriegel

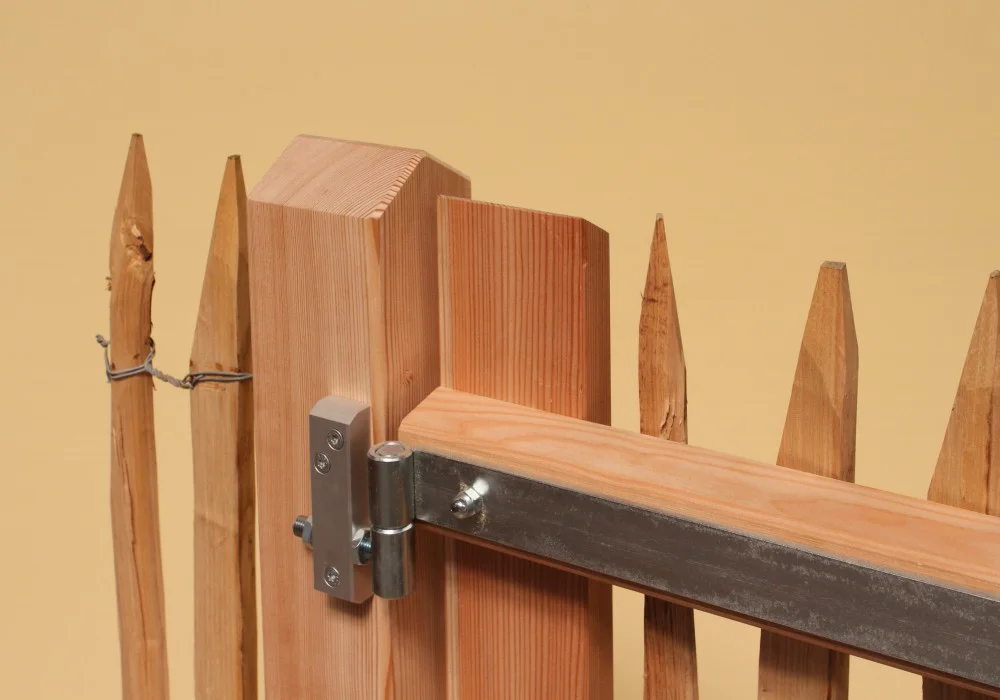

11 – Ohne Querriegel – innen aufgehend – Scharnierseite
12 – Ohne Querriegel – innen aufgehend – Klappriegel

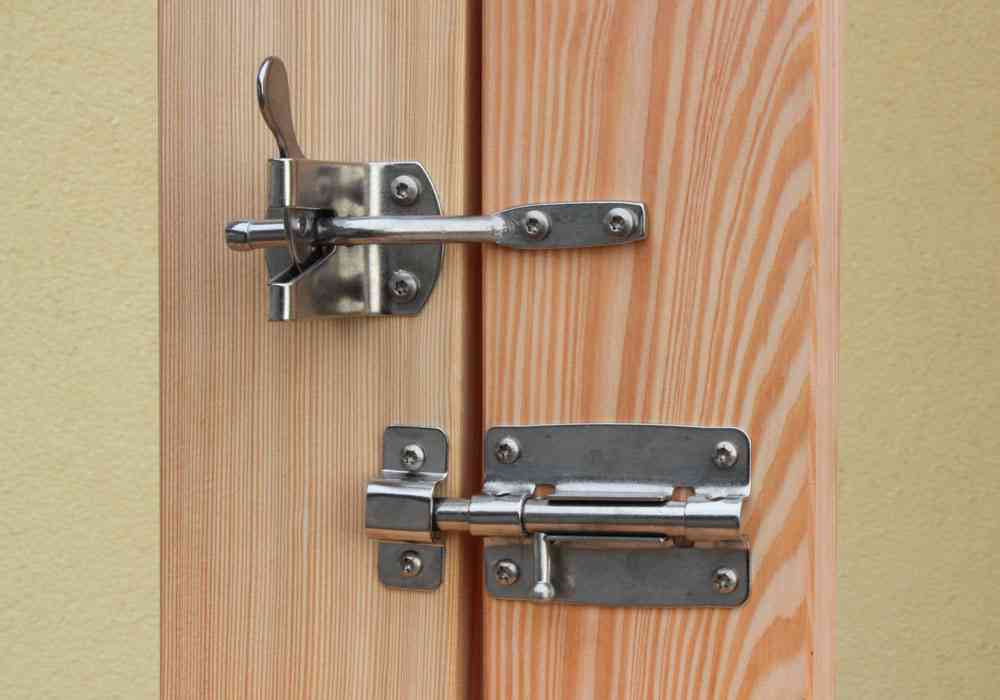

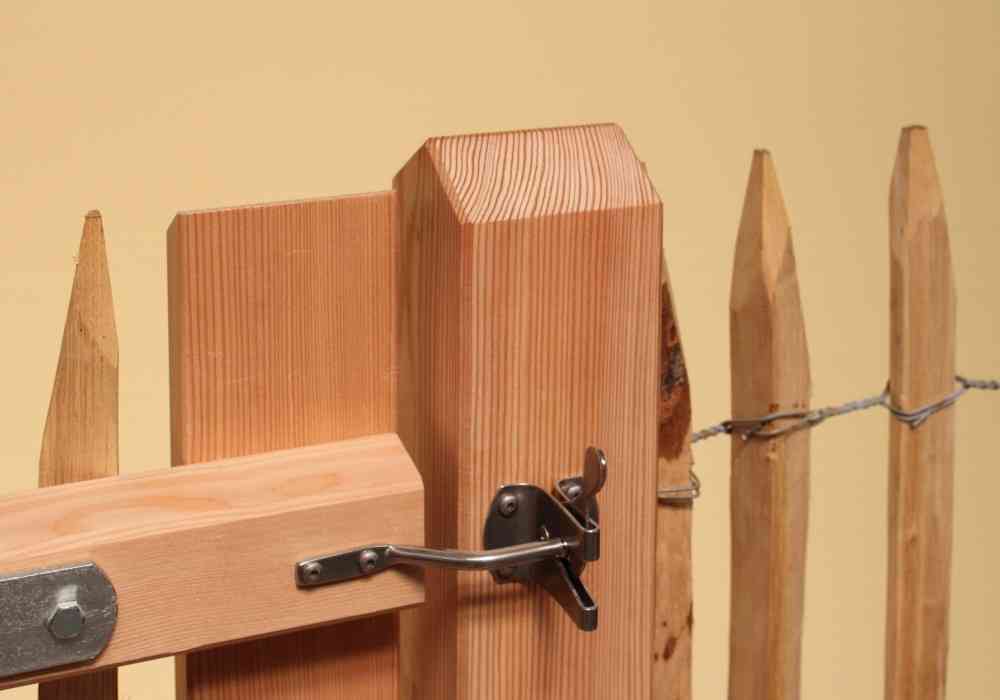

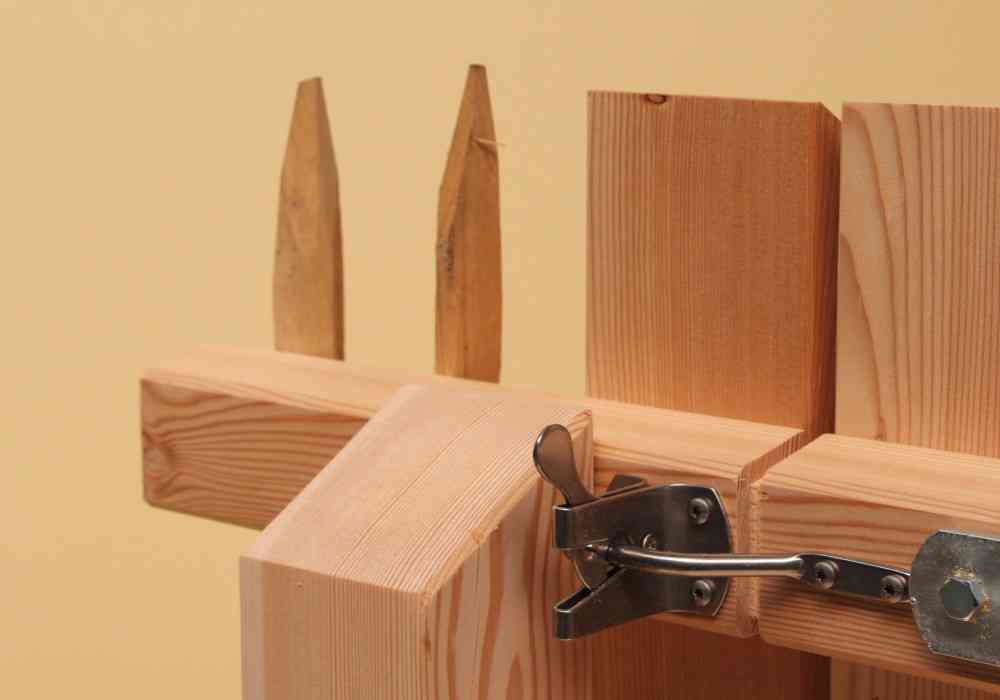

13 – Klappriegel und Schubriegel bei Holztüren

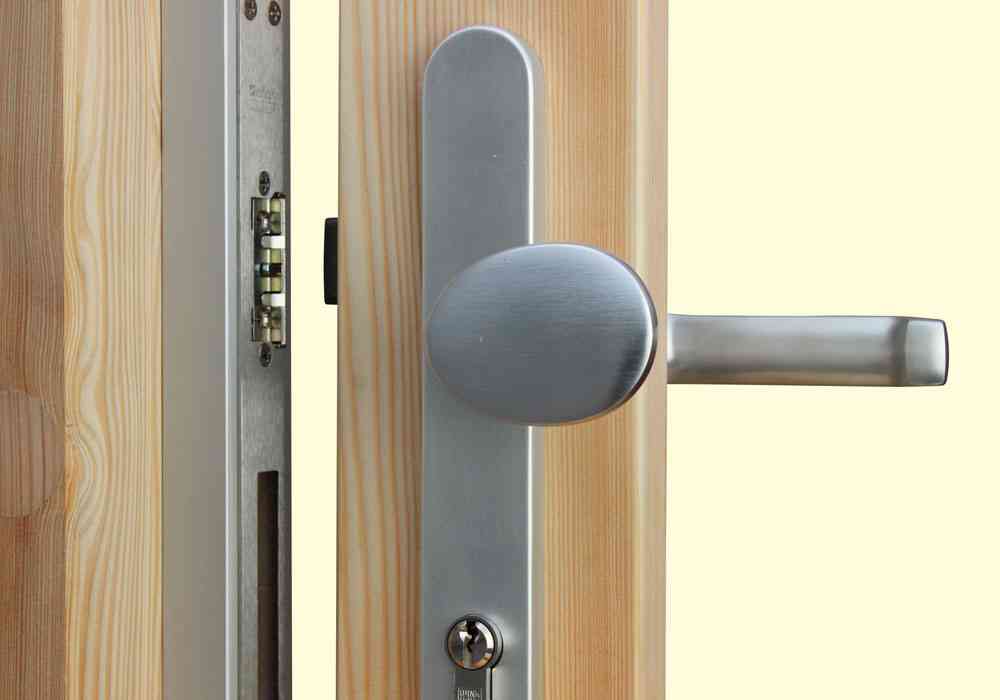

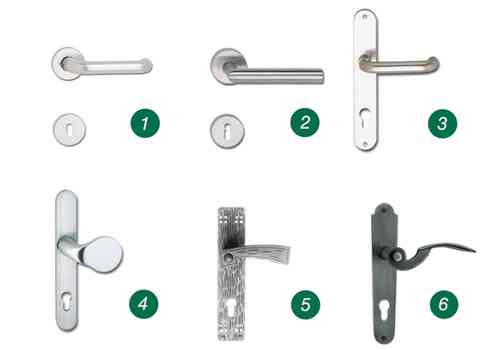

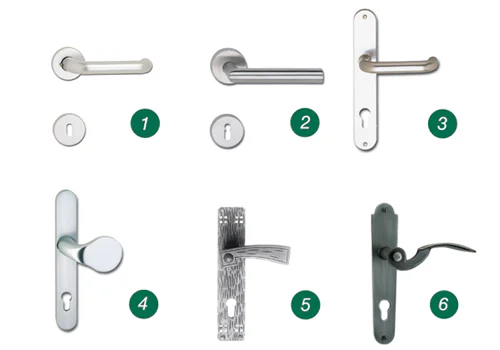

14 – Für jede Tür der passende Drücker

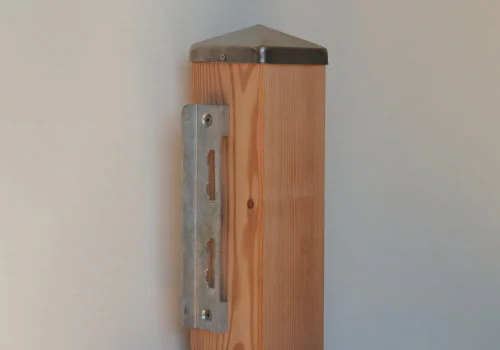

15 – Türanschlagwinkel
16 – E-Öffner – Stromauslass vorsehen auf Höhe 107 cm über Boden – mindestens jedoch 22 cm von der Zaunoberkante

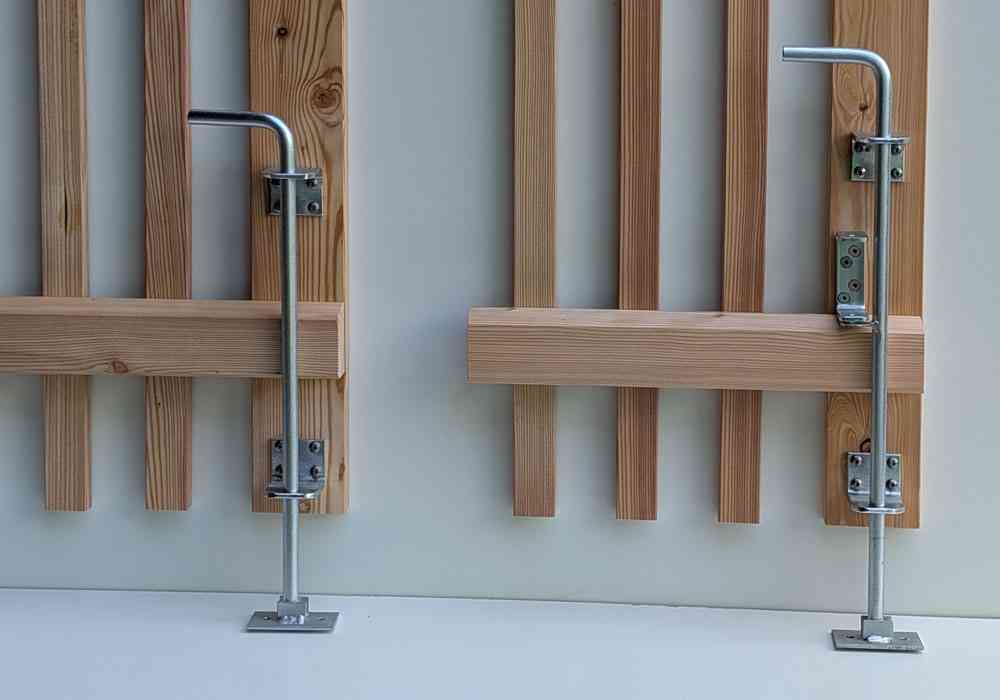

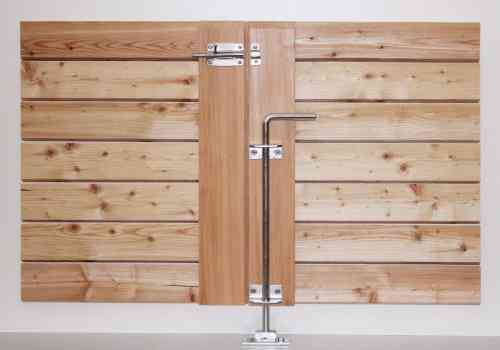

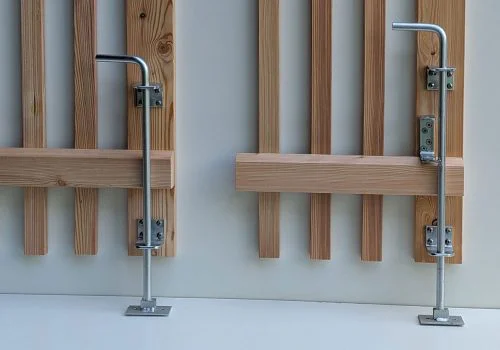

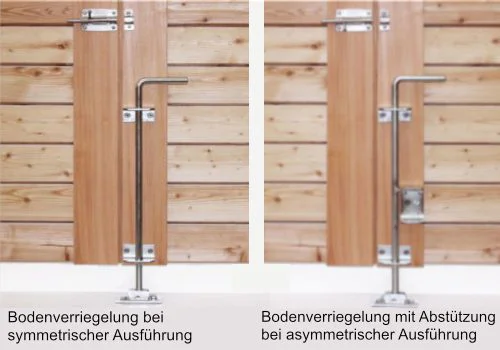

17 – Innenansicht Doppeltor: Schubriegel und Bodenverriegelung samt Bodenstück

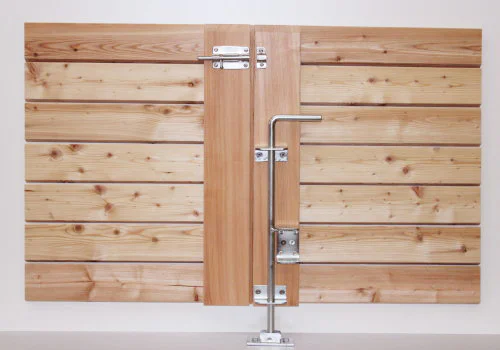

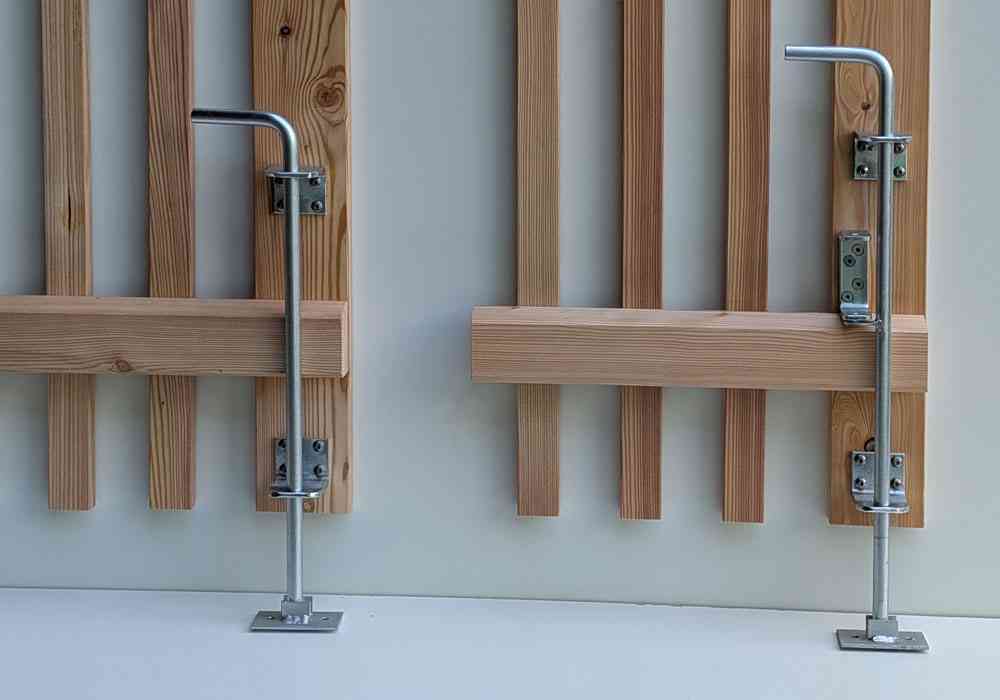

18 – Bei asymmetrischen Ausführungen kommen Bodenverriegelungen mit Abstützung zur Ausführung

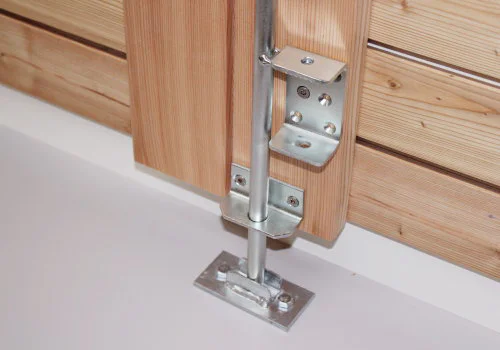

19 – Detailansicht Bodenstück

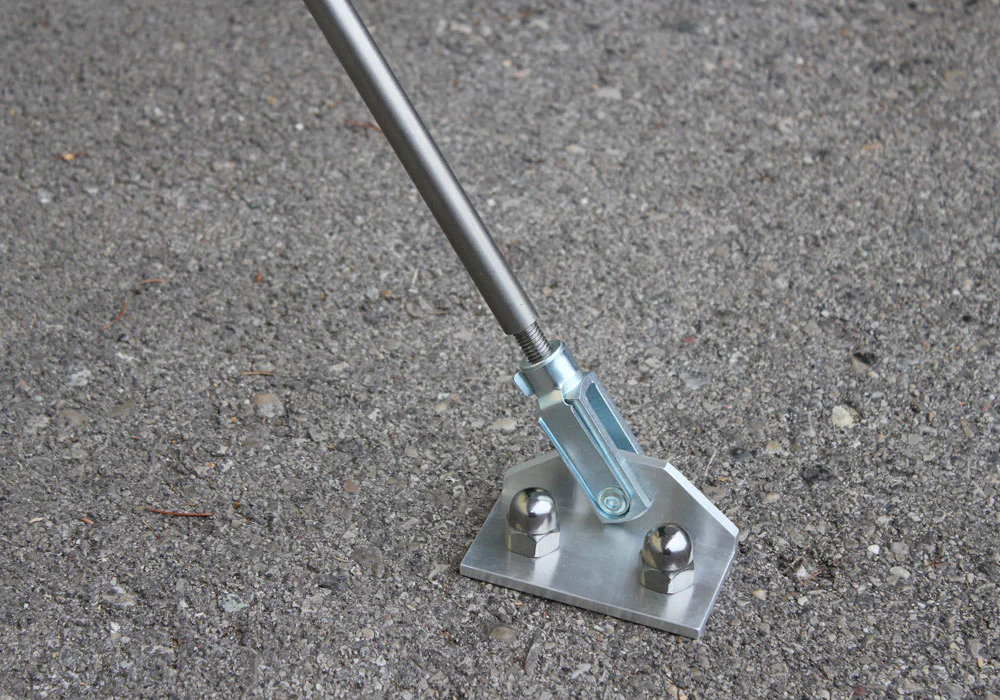

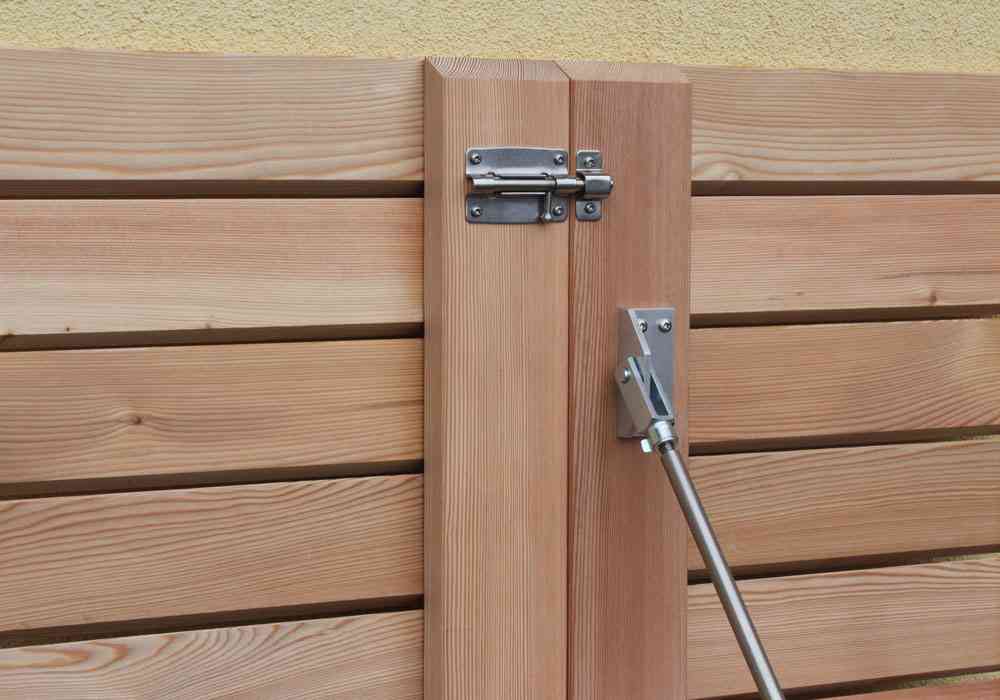

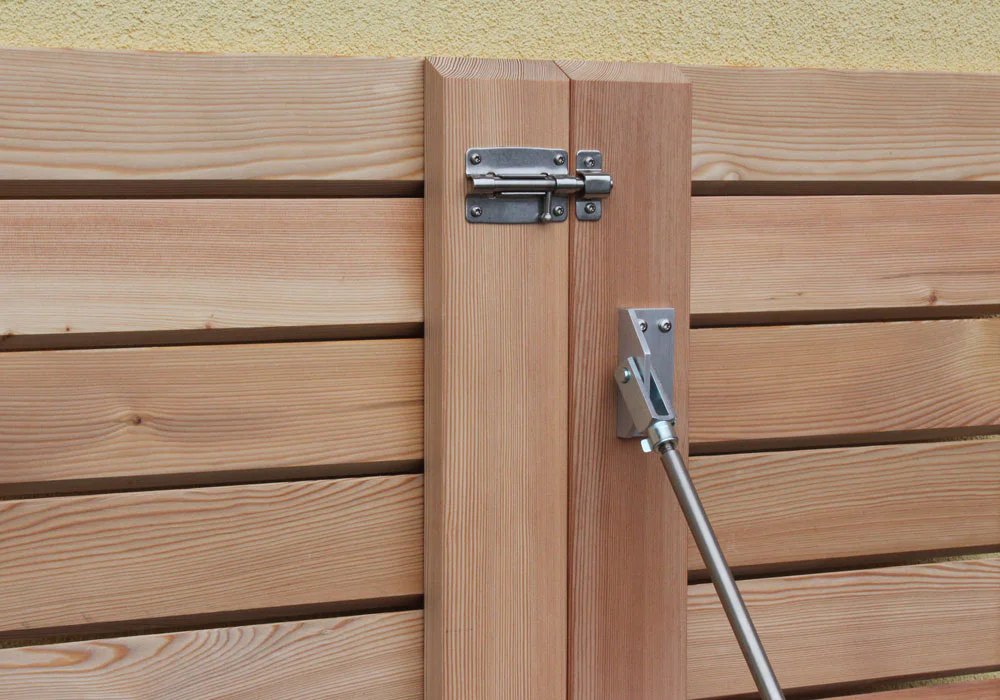

20 – Stehflügel-Fixierstange für 2-flügelige Nurholztore ab ca. 5m2 – Ansicht oben

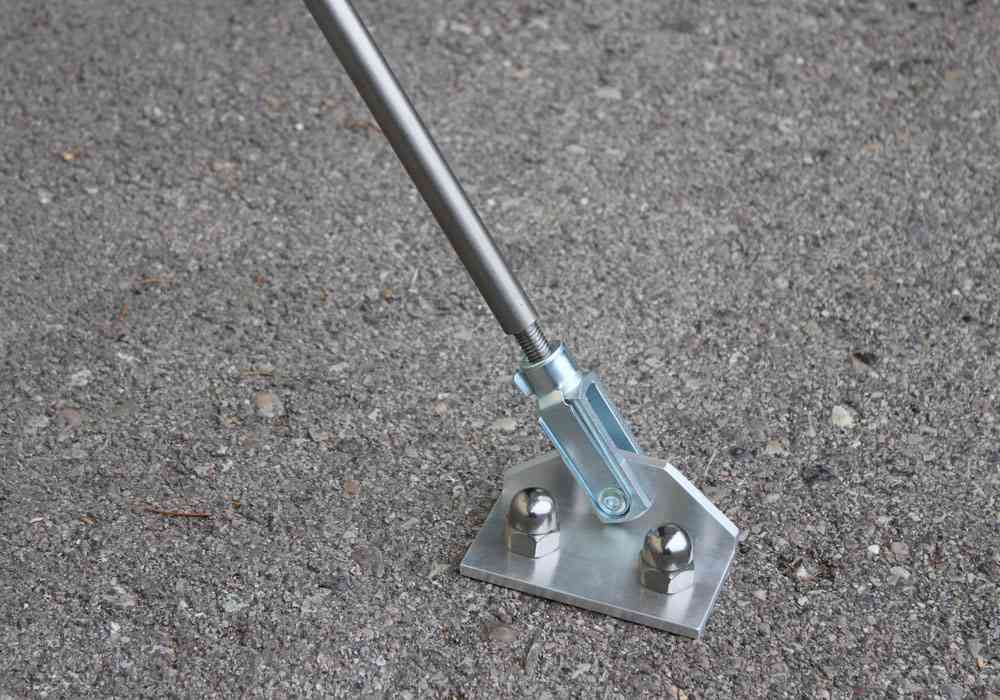

21 – Stehflügel-Fixierstange – Ansicht unten

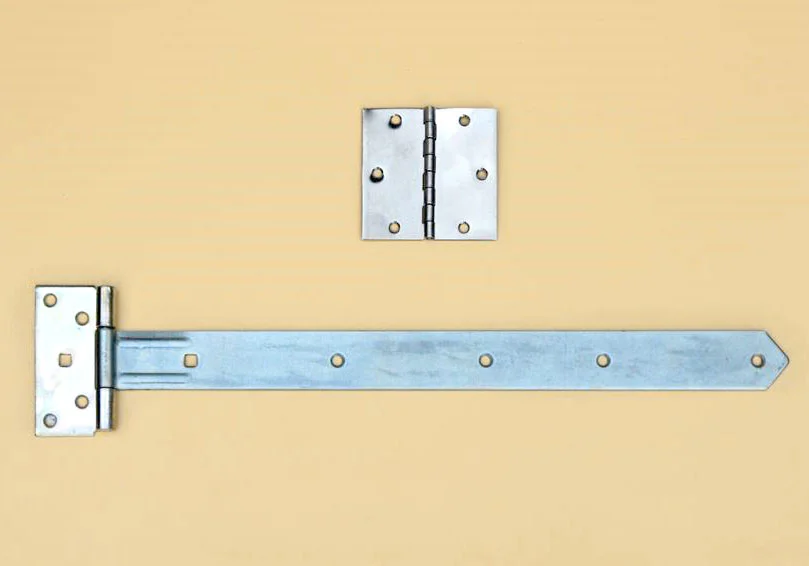

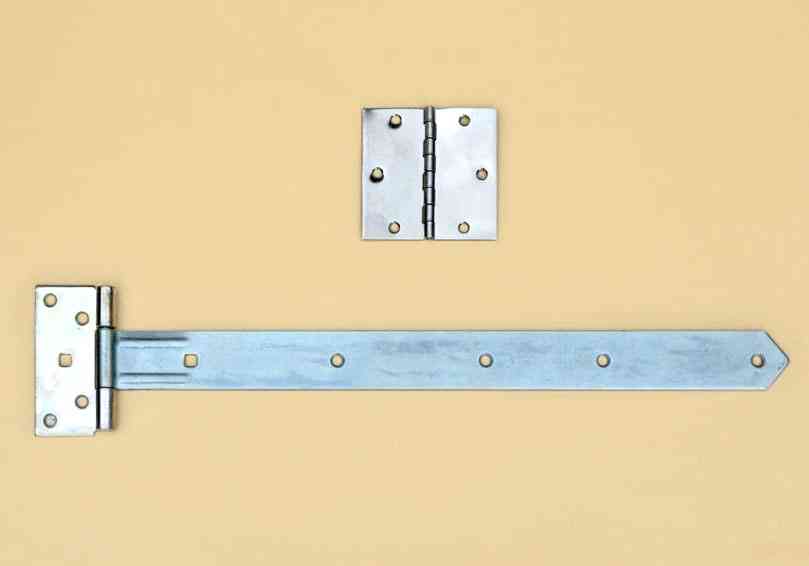

22 – SB-Scharniere – nicht verstellbar für einfache Türen

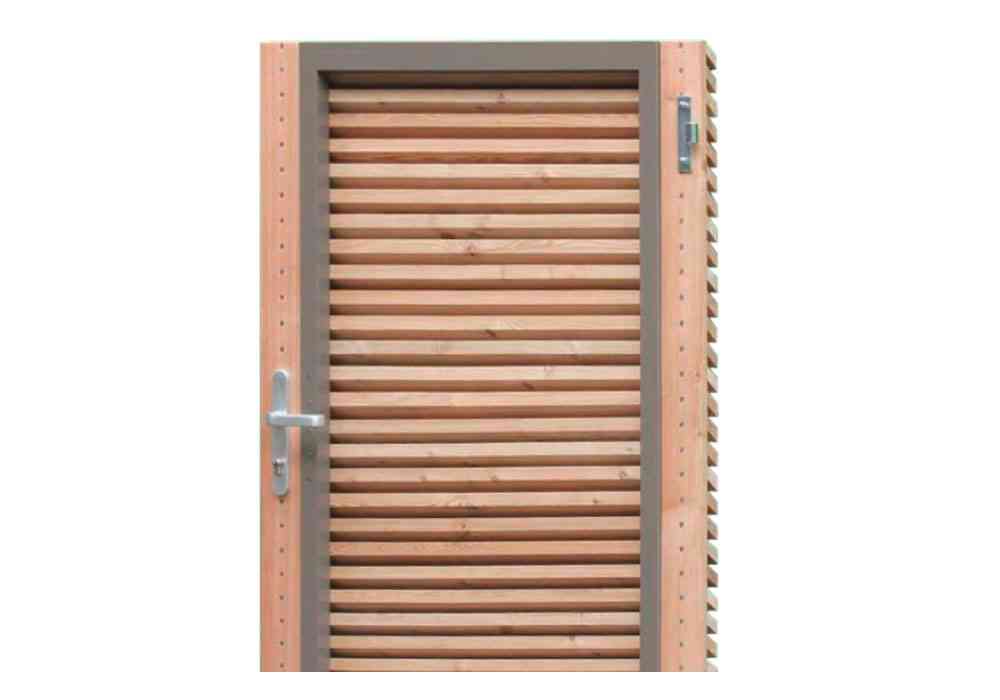

23 – Bei Ausführung eines Alu-Rahmens wird die Tür noch formstabiler. Die Diagonalstreben von Nur-Holz-Türen können entfallen.

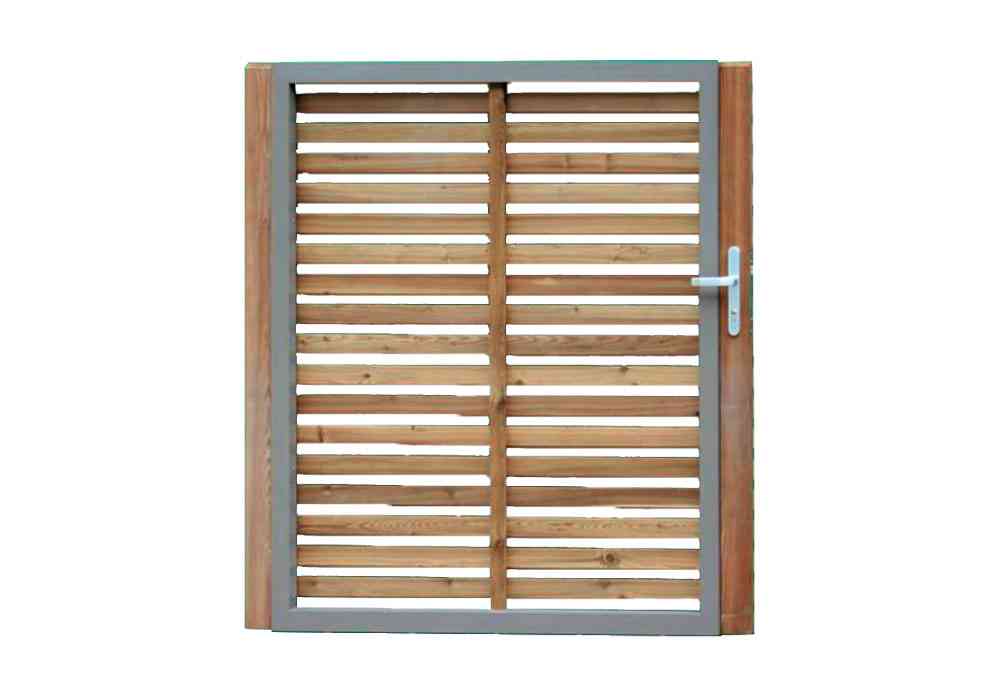

24 – 1-flügelige Tür mit Alurahmen

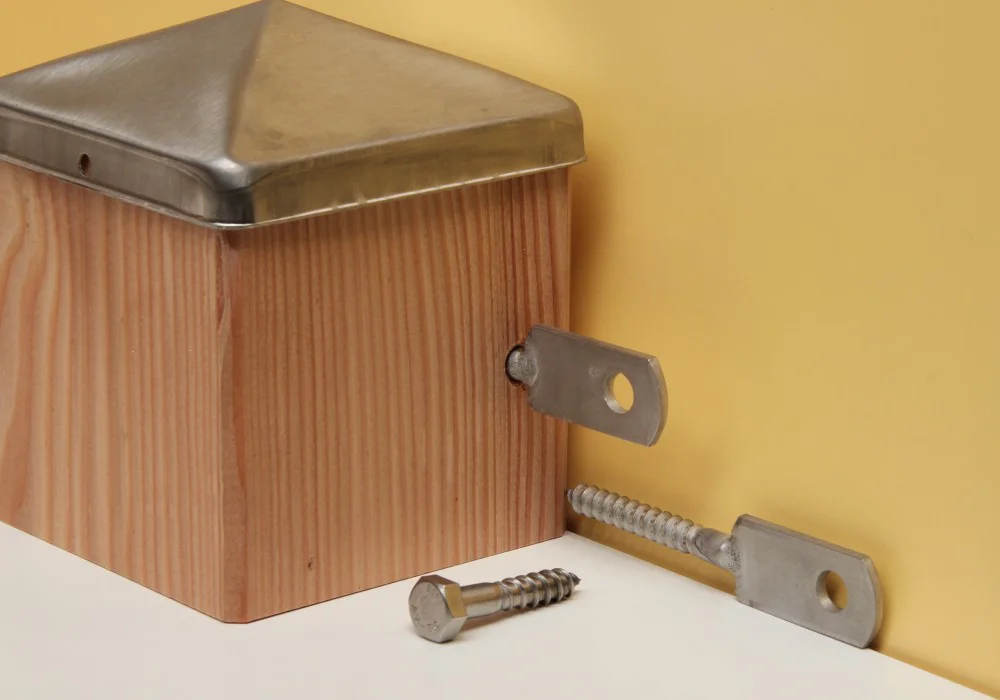

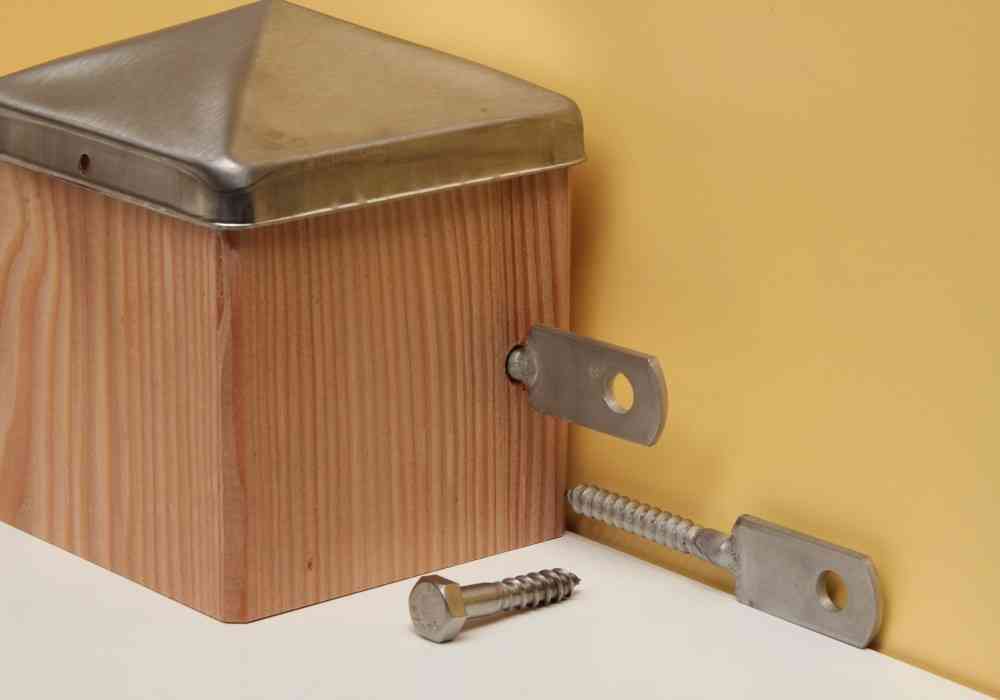

25 – Schraublasche samt Befestigungsschraube

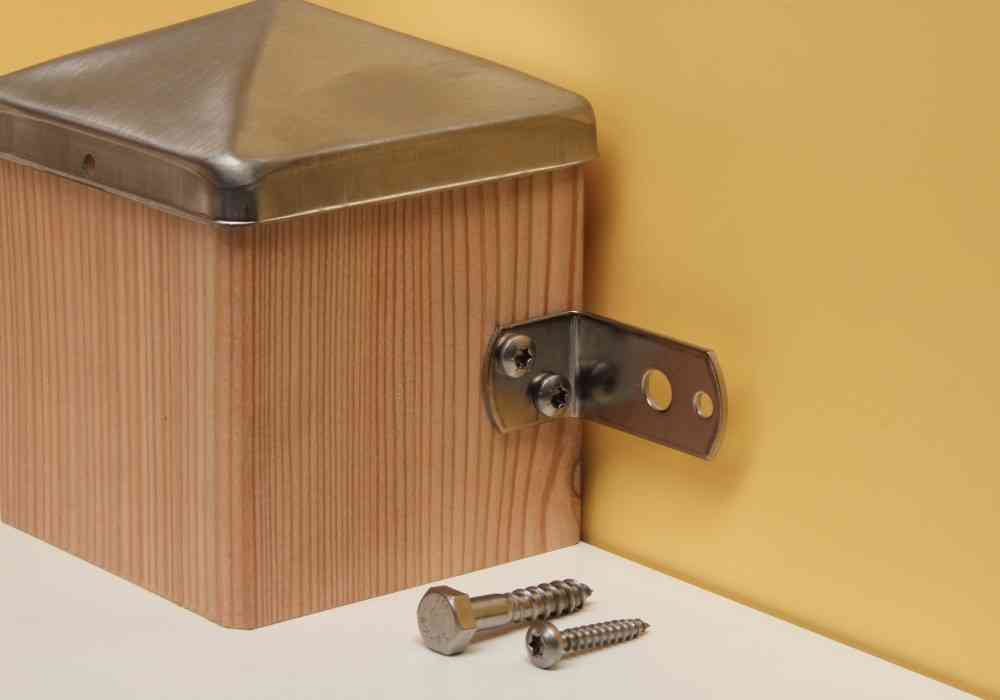

26 – Montagewinkel samt allen Schrauben

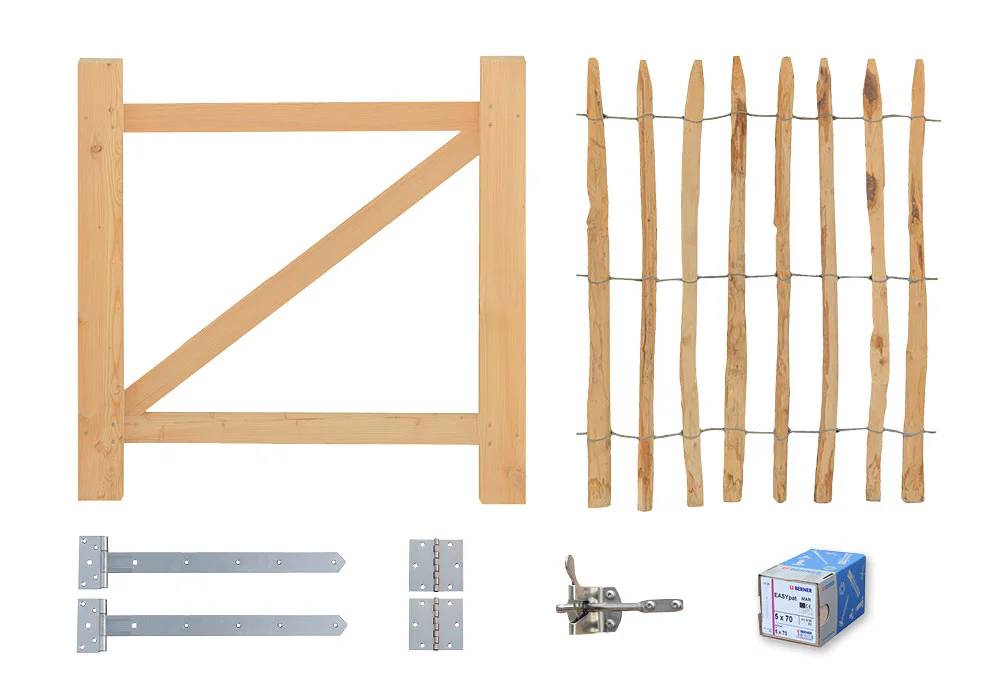

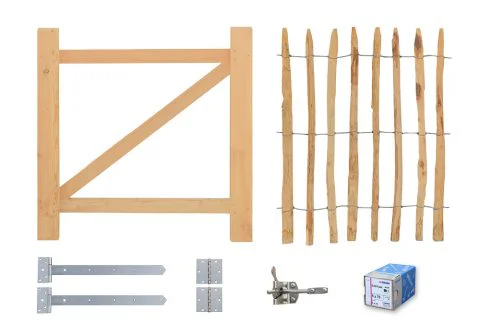

27 – Türrahmen verschraubt, Belag lose, Scharniere, Klappriegel, alle Schrauben – Breite 100 cm lagernd, andere Größen 2-3 WT

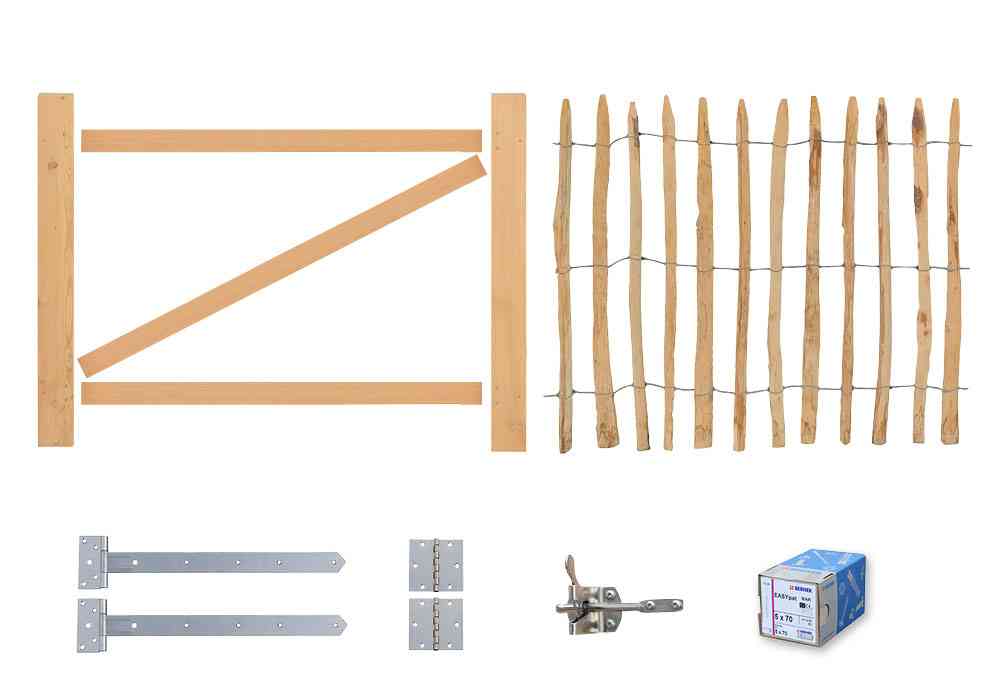

28 – Türrahmen in überlangen Einzelteilen, Belag lose, Scharniere, Klappriegel, alle Schrauben – lagernd

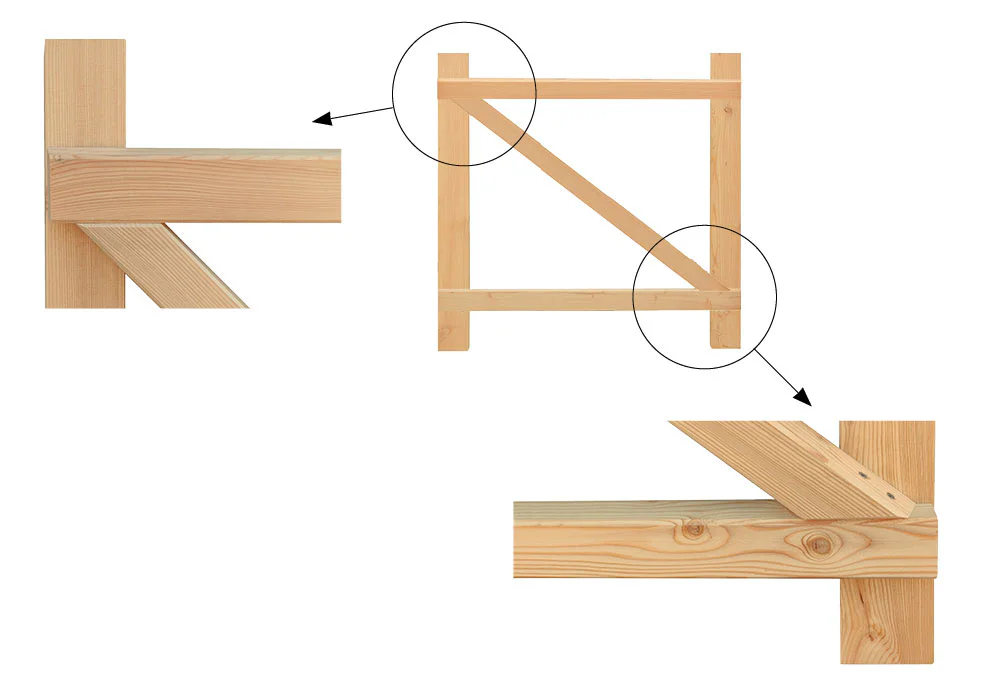

29 – Detailansicht Türstrebe
Aufgehrichtungen Türen
Hier finden Sie Grundrissskizzen zu Türlichten und Aufgehrichtungen

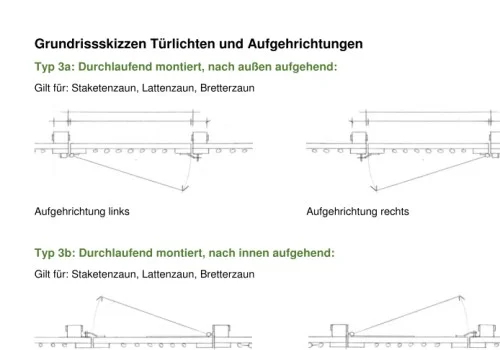

30 – Bitte hier Tür-Aufgehrichtung bestimmen!
Systemskizzen Türen

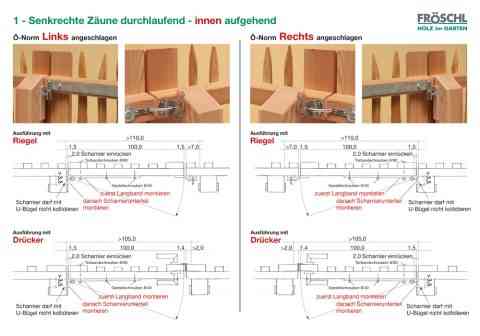

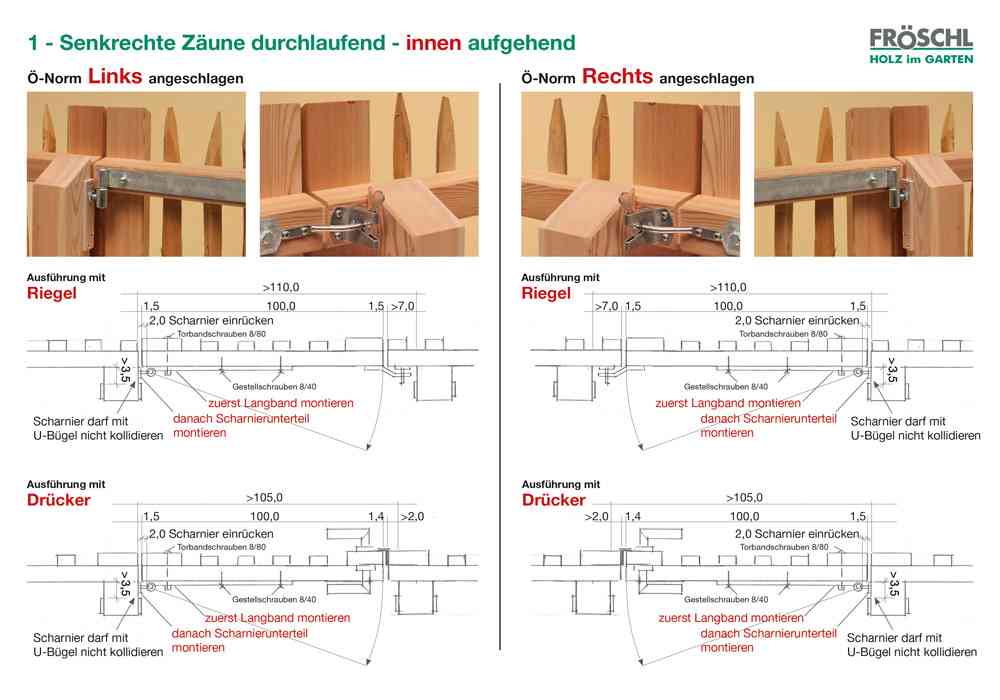

Ski-01 – Senkrechte Zäune durchlaufend – innen aufgehend – verstellbare Scharniere

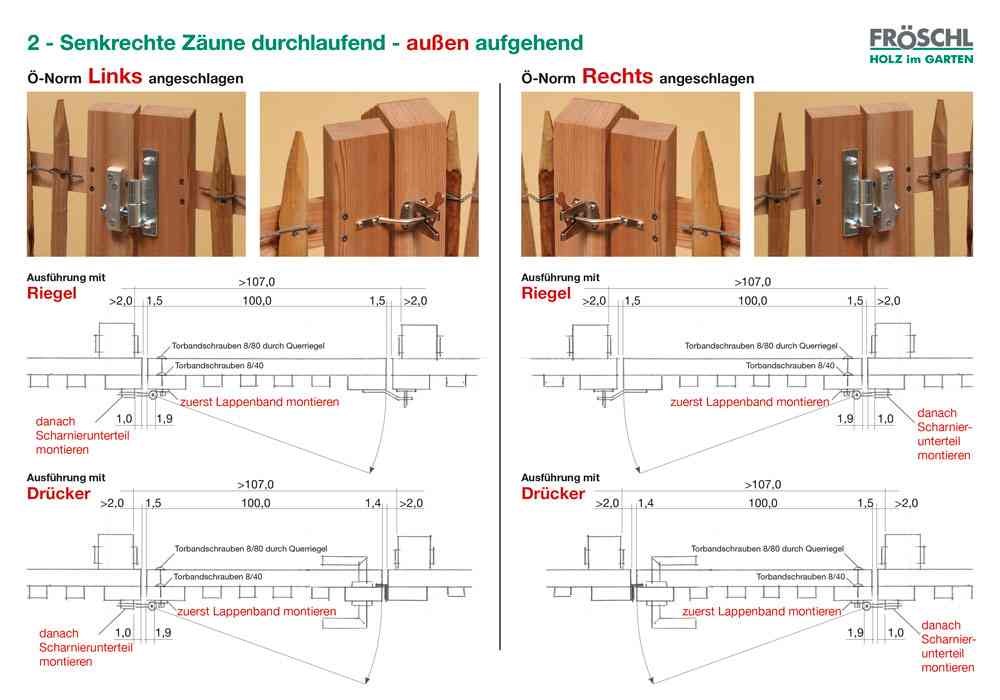

Ski-02 – Senkrechte Zäune durchlaufend – außen aufgehend – verstellbare Scharniere

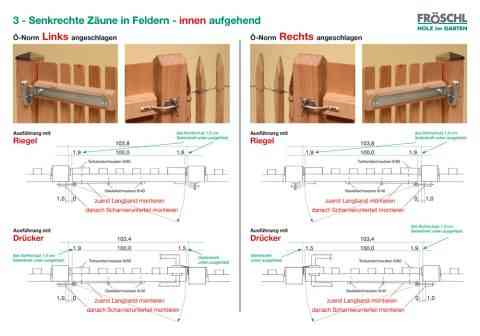

Ski-03 – Senkrechte Zäune in Feldern – innen aufgehend – verstellbare Scharniere

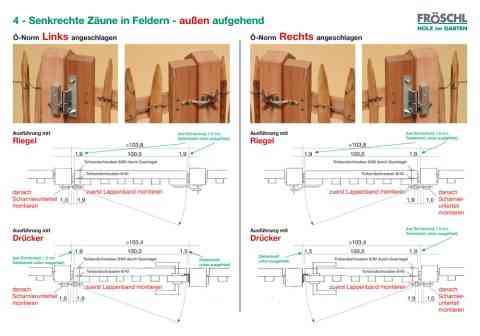

Ski-04 – Senkrechte Zäune in Feldern – außen aufgehend – verstellbare Scharniere

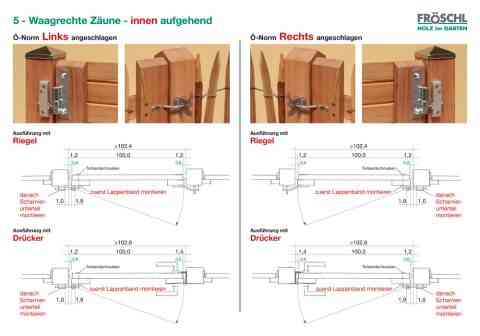

Ski-05 – Waagrechtzäune – innen aufgehend – verstellbare Scharniere

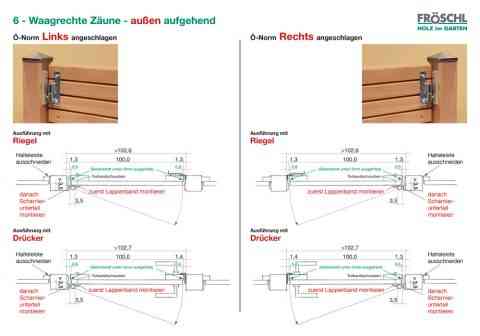

Ski-06 – Waagrechtzäune – außen aufgehend – verstellbare Scharniere
Ski-07 – Staketenzaun mit Querriegel – innen aufgehend – fixe Scharniere
Ski-08 – Staketenzaun mit Querriegel – außen aufgehend – fixe Scharniere

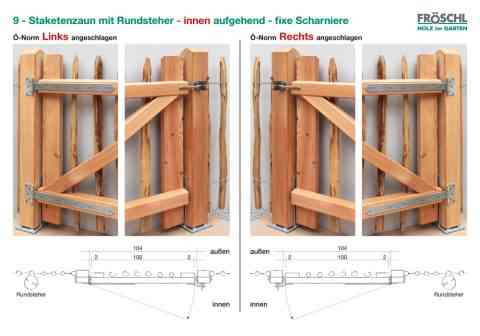

Ski-09 – Staketenzaun mit Rundsteher – innen aufgehend – fixe Scharniere
