Montagetipps waagrechte Zäune
1 – Montage Bodenbefestigung
Zuerst den ersten und letzten Steher einer Seitenlänge montieren, danach Schnur spannen und die restlichen U-Bügel und Steher montieren – Abstände nach unserer Zeichnung.
Die Befestigung erfolgt dabei mit Klebeankern. Der 2-Komponenten-Klebemörtel ist in der Regel im Lieferumfang nicht enthalten, weil dieser vom für Sie verfügbaren Montagesystem (spezielle Kartuschenpresse – Hilti-Hit, Fischer Fis, Würth,…)abhängig ist. FRÖSCHL hat Klebemörtel für Standardkartuschenpressen lagernd.
Wichtig: Bei Waagrechtzäunen sind die Felder immer exakt so groß wie die Steherlichte, Sie müssen also sehr genau arbeiten!

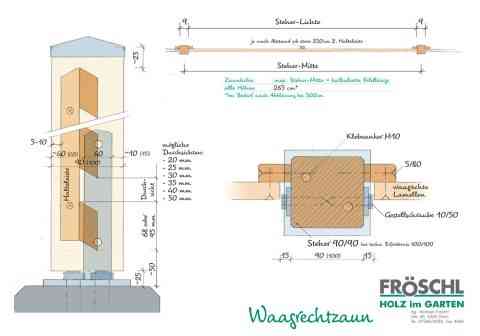

194 – Skizze Waagrechtzaun

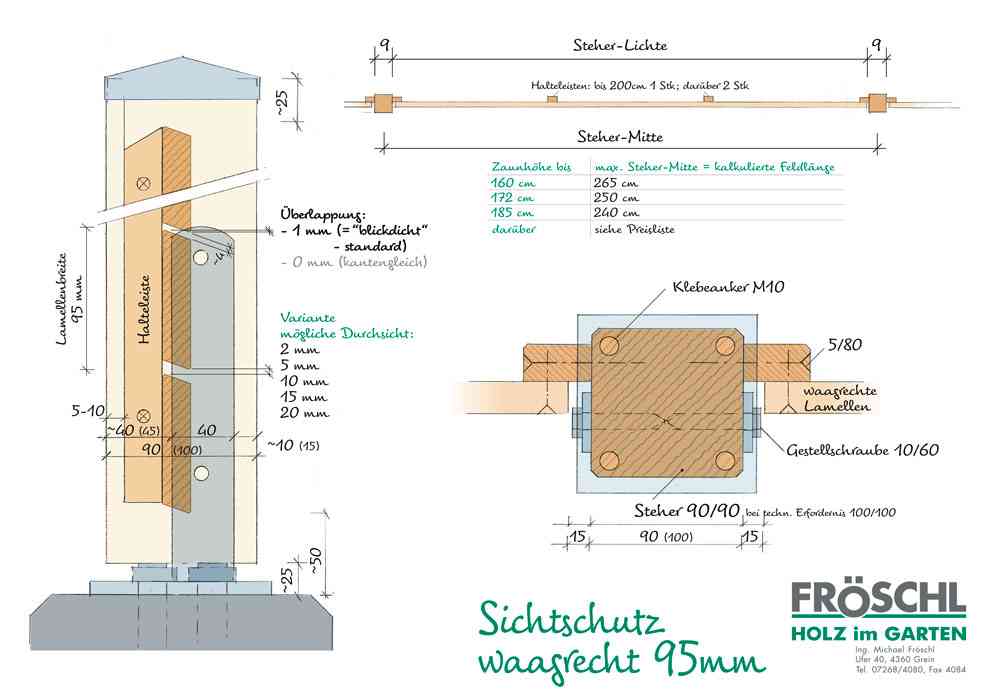

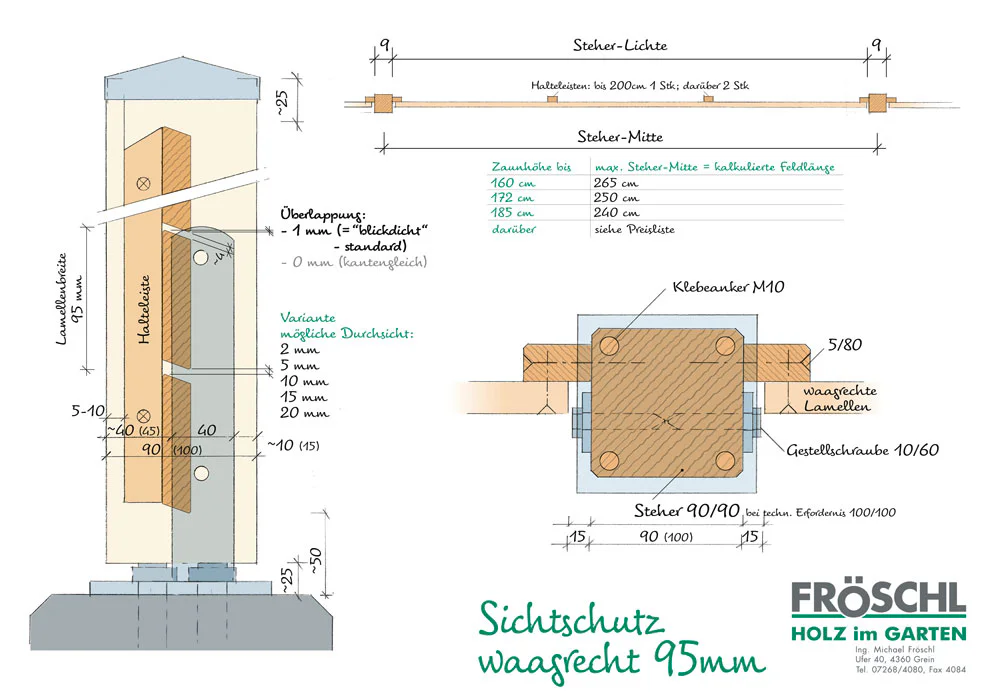

318b – Skizze Sichtschutz waagrecht 95 mm

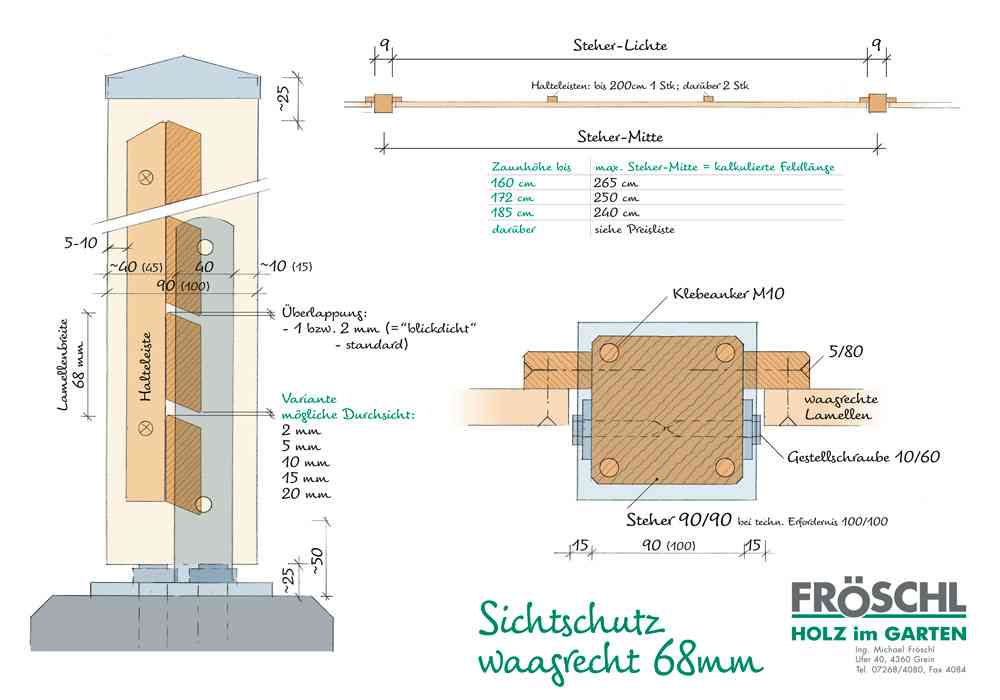

362d – Skizze Sichtschutz waagrecht 68 mm

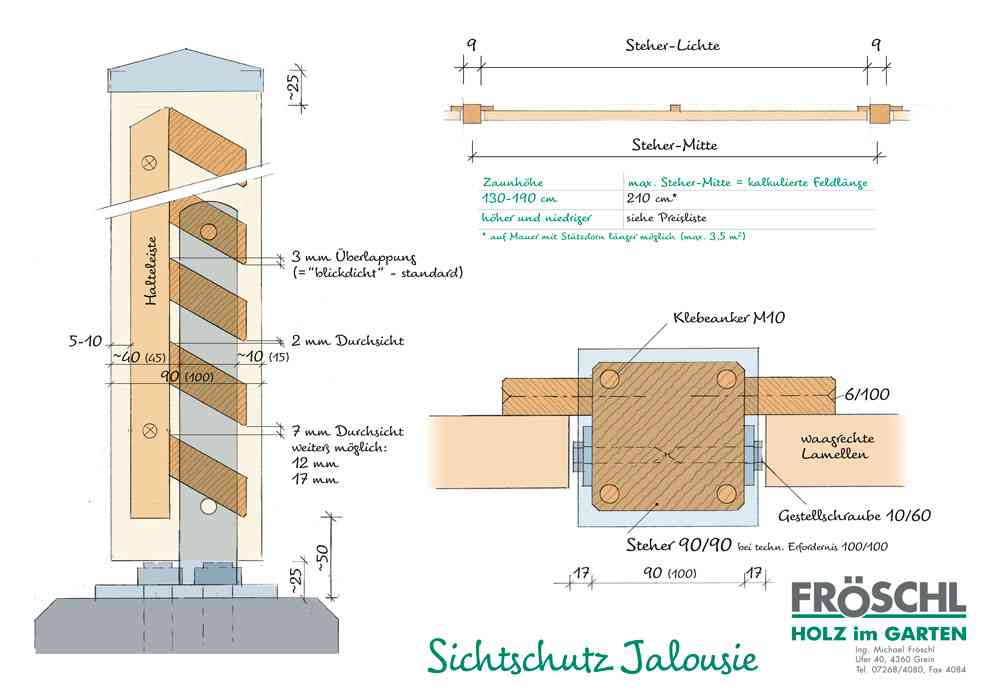

424 – Skizze Sichtschutz Jalousie
2 – Montage der Steher
Steher in erster und letzter Bodenbefestigung senkrecht montieren. Der Steher hat zur Maueroberkante immer 2,5 cm Abstand. Zum Einrichten fixieren Sie immer den Steher mittels Schraubzwinge am U-Bügel. Zum Einrichten der Steher immer Schnur spannen!
Steherbefestigung am U-Bügel: In der Regel mit Gestellschrauben. Wenn das Einschrauben einseitig nicht möglich ist (Mauer oder Hindernis), sind dafür Zylinderschrauben für Durchsteckmontage beigepackt.
3 – Montage der Felder
Grundsätzlich haben unsere Felder zwischen 4 und 5 cm Bodenluft zu einer Sockelmauer bzw. ca. 8 cm Bodenluft zum Erdreich. Legen Sie daher Klötze der jeweiligen Dicke unter! Die Steherlänge ist meist so vorbereitet, dass ein Steherüberstand von etwa 2,5 cm entsteht.
3a – Herstellen der Felder, wenn Sie einen Selbstbausatz erworben haben
Bei sämtlichen Verbindungen ist das erste Holz im Schraubendurchmesser (meist 5 mm) vorzubohren und zu senken. Bei den obersten und untersten Lamellen unbedingt auch das 2. Holz mit DM 3,5 mm vorbohren um ein Springen der Montageleiste zu verhinden.
Wir empfehlen die Felder immer im liegenden Zustand auf einer großen Platte zu prodieren, und erst das fertige Feld zu montieren. (Vorteile: Genaueres Arbeiten möglich, witterungsunabhhängig)
Beachten Sie dass die äußeren (senkrechten) Halteleisten immer 15 mm Überstand über die waagrechten Lamellen haben. Daher sind die Lamellen auch um 30 mm kürzer als die im Plan vermerkte Steherlichte. Montieren Sie die obere Lamelle in der Höhe bündig mit der Halteleiste, die untere Lamelle montieren Sie so, dass das angegebene Feldmaß erreicht wird. Andere Lamellen aufteilen! Je nach Feldbreite sind noch 1-2 zusätzlich Halteleisten zu montieren.
4 – Montage von Türen
Das Video zeigt die Montage einer nach innen öffnenden Türe bei senkrechten durchlaufenden Zäunen.
Bitte beachten Sie unbedingt die mitgelieferte Montagezeichnung.
Es gibt unzählige verschiedene Tür-Modelle und Anschlag-Arten, weshalb nicht alle Situationen auf der Homepage abgebildet werden können.

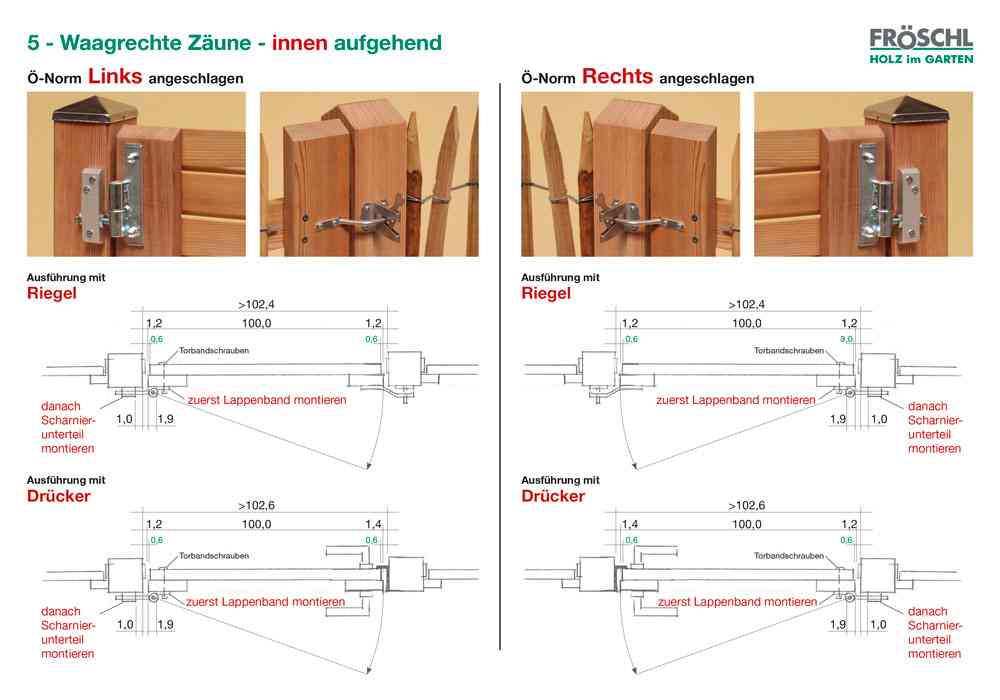

Ski-05 – Waagrechtzäune – innen aufgehend – verstellbare Scharniere
